Budowa sieci z wykorzystaniem PoE

Przeglądając ofertę biznesowych telefonów VoIP często spotkacie się Państwo w specyfikacji technicznej urządzenia z terminem PoE. W tym miejscu zapewne jednak nie każdy zwróci uwagę, że może być to bardzo przydatna funkcja telefonu, szczególnie jeśli jesteśmy na początkowym etapie budowy nowoczesnej, biurowej sieci telefonicznej VoIP. Cóż to więc dla nas oznacza?


Zacznijmy od definicji:

"Power over Ethernet (PoE) – technologia przesyłu energii elektrycznej z pomocą skrętki do urządzeń peryferyjnych będących elementami sieci Ethernet, takich jak telefony VoIP, bezprzewodowe punkty dostępowe, kamery internetowe i tym podobne"


W aspekcie budowy sieci teleinformatycznej oznacza to możliwość zasilania naszych telefonów poprzez ten sam kabel sieciowy, po którym przesyłamy do nich sygnał internetowy. Oszczędzamy więc na zbędnym okablowaniu oraz potrzebie doprowadzania oddzielnych gniazdek elektrycznych przy kolejnym stanowisku.



Urządzenia PoE


Do realizacji zasilania PoE po skrętce (standardowo kabel sieciowy UTP kategorii 5) do telefonów IP z funkcją PoE, konieczne jest również zastosowanie odpowiednich przełączników sieciowych, czyli urządzeń pracujących za głównym routerem w drugiej lub częściowo trzeciej warstwie sieci IP.

Fabrycznie możemy wyróżnić dwie grupy urządzeń, które tworzą części składowe sieci realizującej zasilanie poprzez PoE:


  • PSE (Power Sourcing Equipment) - czyli swojego rodzaju nadajniki dostarczające energię do kabla sieciowego (switche PoE, zasilacze/inżektory PoE)
  • PD (Powered Device) - czyli odbiornik energii zasilania z kabla sieciowego (telefony IP, kamery IP)

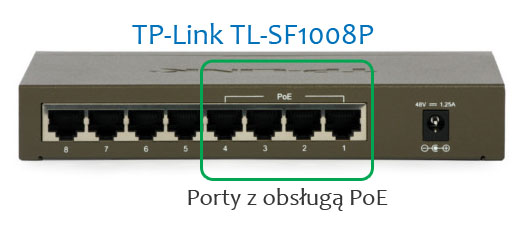

Poniższy obrazek prezentuje 8 portowy switch (4x PoE) TP-Link TL-SF1008P o maksymalnym poborze mocy 53W dla wszystkich portów PoE (15,4W na jedno urządzenie PD). Przełącznik automatycznie wykrywa urządzenia PD działające w standardzie IEEE 802.3af i zaopatruje je w energię.

Urządzenia PSE dostarczające energię do kabla sieciowego realizują ściśle określone procedury zaczynając od klasyfikacji podłączonego urządzenia PD (w przypadku podłączenia urządzenia bez PoE, PSE nie dostarczy energii zasilającej), a kończąc na dostosowaniu warunków zasilania zgodnie z zapotrzebowaniem. W przypadku telefonów VoIP np. Yealink seria T2xP pobór mocy dla jednego urządzenia wynosi około 4W.



Przykład wykorzystania sieci PoE


Budowa biurowej sieci VoIP z wykorzystaniem zasilania PoE za pomocą przełącznika TL-SF1008P (PSE) oraz rozdzielacza zasilania PoE TL-POE10R może wyglądać, w uproszczeniu, jak na schemacie poniżej.

Na urządzeniu prezentowanym powyżej, docelowo do działania możemy podłączyć 4 aparaty IP. Dodatkowo możemy wykorzystać funkcję wbudowanego switcha telefonów Yealink (jak zaprezentowano na schemacie) do podłączenia komputera lub laptopa i jeszcze bardziej zredukować ilość doprowadzonych kabli przy danym stanowisku!

W miejscach, gdzie nie sięga sieć elektryczna lub nie ma gniazdek zasilania pokazaliśmy jak wykorzystać rozdzielacz PoE do podłączenia np. punktu dostępowego pod sieć Wi-Fi.



Główne zalety technologii PoE




  • zastosowanie w każdej sieci Ethernet 10/100/1000 Mb/s*
  • wysoki poziom bezpieczeństwa urządzeń zasilanych (PD) oraz ich operatorów,
  • szybka instalacja urządzeń sieciowych,
  • brak dodatkowego okablowania,
  • mniejsza awaryjność w porównaniu z tradycyjnymi zasilaczami,
  • brak wpływu na parametry przesyłu danych sieci,
  • brak zakłóceń i wysoki poziom niezawodności zasilania*
  • brak wpływu na działanie urządzeń bez PoE (zasilanych tradycyjnie), przy wykorzystaniu portów przeznaczonych do PoE



*przy wykorzystaniu okablowania sieciowego zalecanego w specyfikacji technicznej urządzenia



Telefony VoIP z obsługą PoE

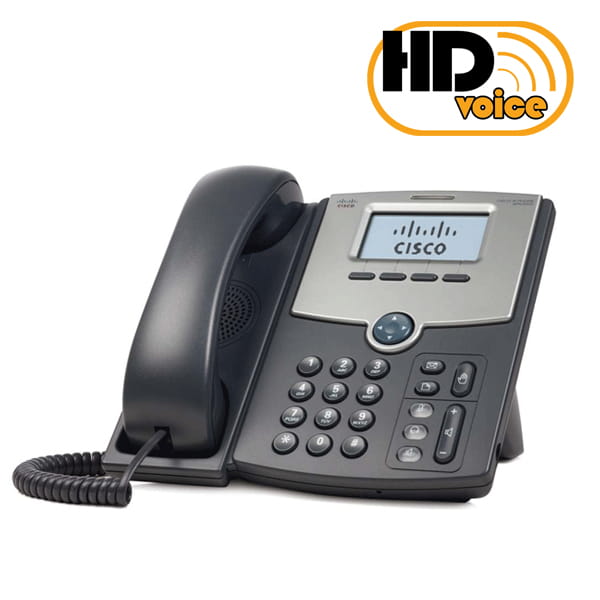

Yealink SIP-T20P Yealink SIP-T22P Yealink SIP-T26P Cisco SPA502G
